Mikrovertropfung – HiDrip®-DUO |
| Tropfenkollisionen – Zweiphasensysteme |
| HiDrip®-DUO ist ein von uns in 2012 entwickeltes Sonderlaborsystem zur Generierung von Tropfenkollisionen für den Bereich der Grundlagenforschung und Entwicklung. Mit Hilfe von zwei eingesetzten Düsenköpfen der Grundausführung HiDrip®-LAB können nachfolgende Tropfenkollisionen eingestellt werden. Das HiDrip®-DUO Laborsystem findet als Tropfengenerator bevorzugt Anwendung in der Grundlagenforschung, beispielsweise für Untersuchungen und Modellierungen von Tropfenkollisionen in Sprayströmungen, in der Grundlagenforschung zu neuen Druckertechnologien oder der Entwicklung neuer Mikrokapseln durch Coating als Folge der Tropfenkollisionen zwischen Mikrotropfen mit gleichen oder unterschiedlichen Stoffeigenschaften sowie zwischen Tropfen aus Suspensionen. |
|
|
||||||
Beschreibung
|
|||||||||||||
|

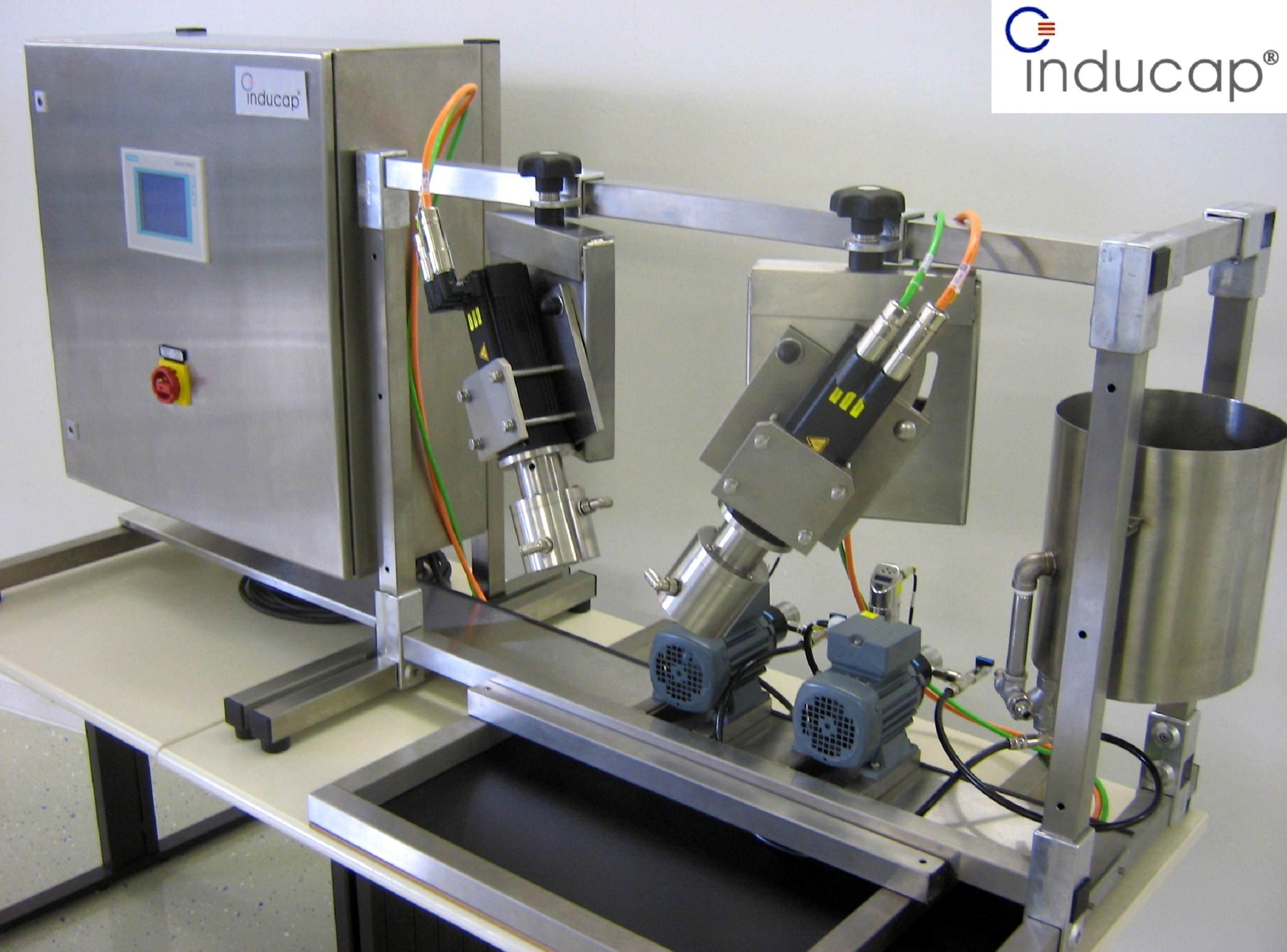

Beschreibung – HiDrip®- DUO Inducap® hat als Geräte- und Anlagenbauer sowie als Dienstleister im Bereich der Verfahrenstechnik, insbesondere in den Bereichen der Partikeltechnik, Granulierung und der Mikroverkapselung viele Jahre Erfahrungen in der Entwicklung und Lohnproduktion von Mikrogranulat und Mikropartikeln in Form von Mikrokugeln und Mikrokapseln mit konventionellen sowie mit eigenen, innovativen Vertropfungs-, Granulier- und Verkapselungssystemen. Aus diesen Erfahrungen heraus haben wir mit HiDrip®-DUO ein völlig neues Vertropfungs- und Verkapselungssystem für multifunktionale Anwendungen im Labor und im Technikum entwickelt. Die HiDrip-DUO kann speziell eingesetzt werden für die Produktentwicklung und die Grundlagenforschung in den Bereichen Vertropfungsgranulierung, Mikroverkapselung und Immobilisierung, Tropfenkollision und Coating. Das Auffangen und Aushärten der flüssigen Mikrotropfen zu festen Mikrokugeln oder Mikrokapseln kann beispielsweise im Rahmen einer Vertropfungsgranulierung unterhalb eines angeordneten Auffang- und Reaktionsbads erfolgen. Die HiDrip®-DUO besteht aus zwei voneinander unabhängig bedienbaren Düsenköpfen mit zwei Förderpumpen sowie mit einem gemeinsamen, wahlweise auch mit zwei separaten Vorlagebehältern für flüssige Ausgangsstoffe. Die Anpassung der Düsenköpfe an die Ausgangsflüssigkeiten erfolgt über die eingesetzten Lochblenden mit unterschiedlichen Austrittsöffnungen sowie mit Hilfe der im Inneren der Düsenköpfe eingesetzten, drehzahlgeregelten Lochplatte. Die Anregungsfrequenz bzw. die Erzeugung der Druckwellen in der Flüssigkeit kann in Abhängigkeit von der Drehzahl der jeweiligen Servomotoren in Kombination mit der Ausführung (Bauform) der eingesetzten Lochpatte im Bereich von 10 Hz bis 12.000 Hz unabhängig voneinander variiert werden. Die HiDrip®-DUO ist ausgelegt für einen Systemüberdruck von 30 bar und gewährleistet über die eingesetzten Pumpen die Verarbeitung eines breiten Spektrums an niedrig- und hochviskosen Ausgangsmedien von mehr als 10.000 mPas dynamischer Viskosität. Die Neigung der Düsenköpfe kann stufenlos mit einfachen Handgriffen eingestellt werden. Die Geschwindigkeit der ausgestoßenen Mikrotropfen kann bei Bedarf auch auf mehr als 6 m/s variiert werden, so dass die HiDrip-DUO auch für den Einsatz in der Grundlagenforschung, beispielsweise für Untersuchungen zur Tropfenkollision und für Anwendungen im Bereich des Coatings von Mikropartikeln sowie der Unterwassergranulierung eingesetzt werden kann. Die Steuerung der HiDrip®-DUO erfolgt über eine SPS mit Touchpanel. Es können eine Vielzahl an Rezepturen und Betriebsparameter einfach abgespeichert und erneut aufgerufen sowie wahlweise im Hand- oder Automatikbetrieb gestartet werden. Die Reinigung erfolgt einfach und bequem über die Auswahl eines in der Steuerung integrierten und individuell anpassbaren Spülprogramms.
| |||||||||||||
|

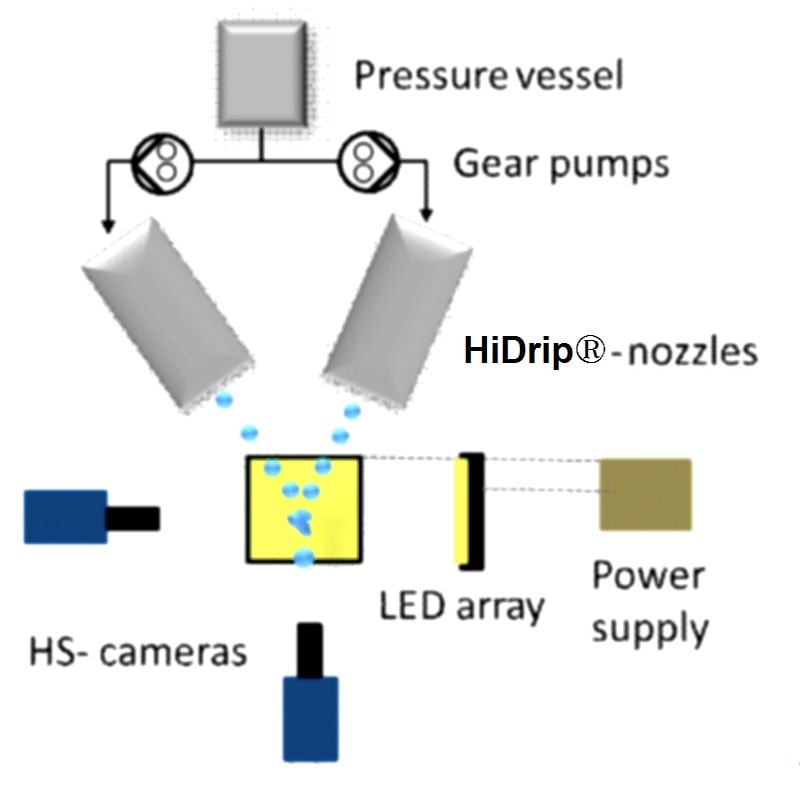

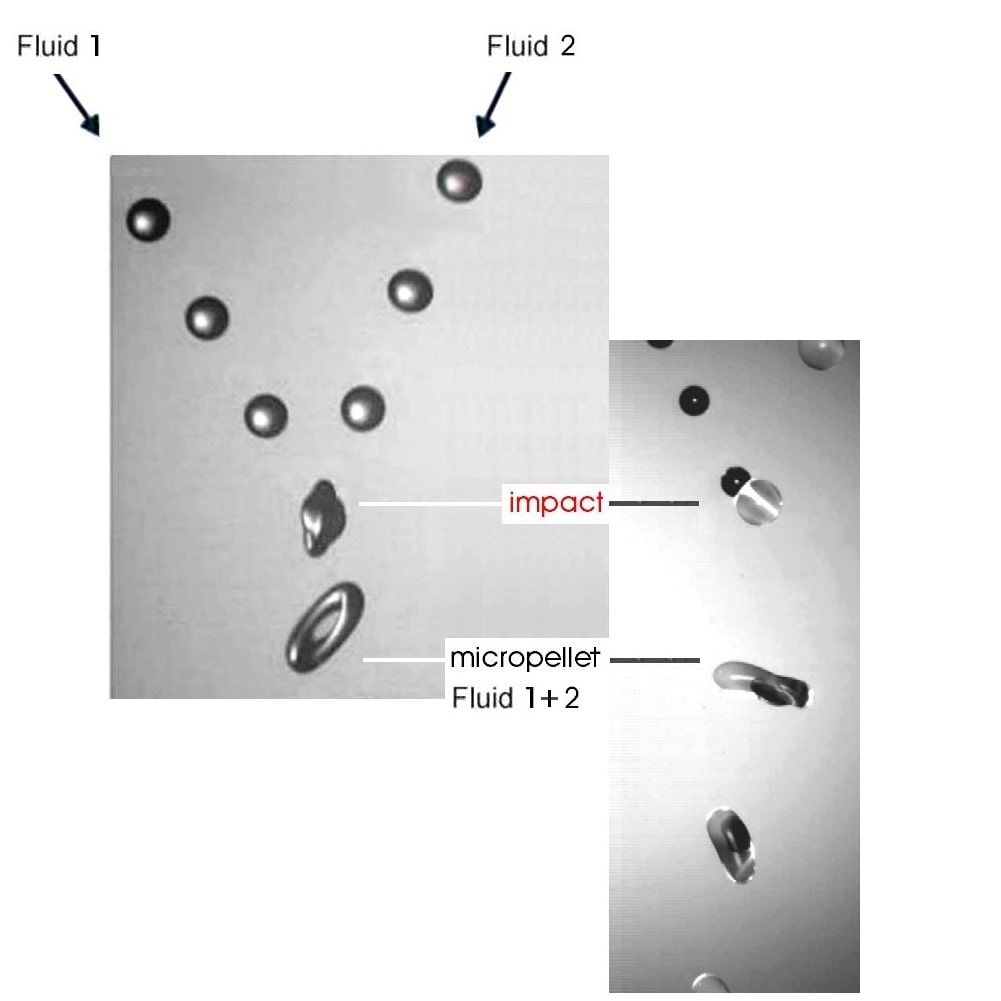

Quellenangabe / Copyrightvermerk für die verwendeten Abbildungen (Abb. 1 und Abb. 2): Mit freundlicher Genehmigung © 2012 Martin-Luther-Universität Halle-Wittenberg, Zentrum für Ingenieurwissenschaften, Professur Mechanische Verfahrenstechnik, D-06099 Halle (Saale). |
|
||
|
Einsatzbeispiele – HiDrip®- DUO |
|
||||||||||||||||||||||||||||||
|
Technische Daten – Tropfengenerator HiDrip®-DUO
|
||||||||||||||||||||||||||||||
